MTP和MPO光纤之间的区别及其使用方法
来源:光通讯网  浏览次数:1366  发布时间:2024-07-02

光通信世界是非常的错综复杂的,其连接性至关重要。在本文中,我们将介绍MPO和MTP光纤,揭示其复杂性,阐明两者之间的差异,并就如何在各种应用中有效使用提供个人见解,供大家参考。

一、MPO光纤概述

MPO即Multi-fiber Push On。MPO光线一般指我们常用的MPO光纤跳线。这种光纤跳线是由MPO连接器和光缆组成的连接线。MPO光纤跳线的连接器是一种多芯光纤连接器类型,被IEEE标准所采纳为40G/100G传输的连接器类型的一种。其与LC/SC/FC等光纤跳线一样,区别就是连接头和纤芯数量的区别。MPO连接头比LC/SC/FC更为复杂。MPO高密度光纤预连接系统目前主要用于三大领域:数据中心的高密度环境的应用,光纤到大楼的应用,在分光器、光模块等光收发设备内部的连接应用

二、MTP光纤概述

MTP即Multi-fiber Terminal Plug。MTP光纤是MPO光纤的升级版本,其具有创新设计的高性能MPO连接器。对于一般的MPO连接器来说,MTP光纤连接器在性能和适配性各方面都得到了加强。MTP符合所有的MPO连接器的专业标准,这意味着现有的MPO连接器升级为MTP连接器来获取更好的使用性能是完全没有问题的。MTP这种连接器是美国US conec注册的,受专利的保护。现市面上常见的还是以MPO光纤居多,MTP很少。

三、MTP和MPO光纤光缆的纤芯数量

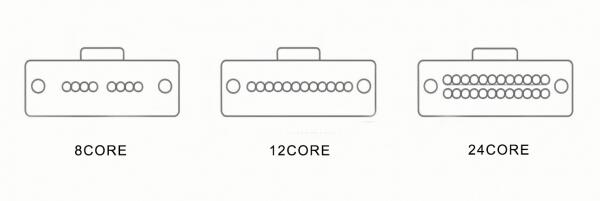

区别于常规的LC/SC/FC光纤,MPO/MTP光纤在纤芯数量上有很大的区别。MPO/MTP连接器组件可容纳6~144根光纤,目前市面上用的比较多的是12芯、24芯。根据规范,12芯MPO/MTP光纤排列为一横列,24芯或以上芯数采用多横列排列。一般应用于40G或100G光模块的连接传输。

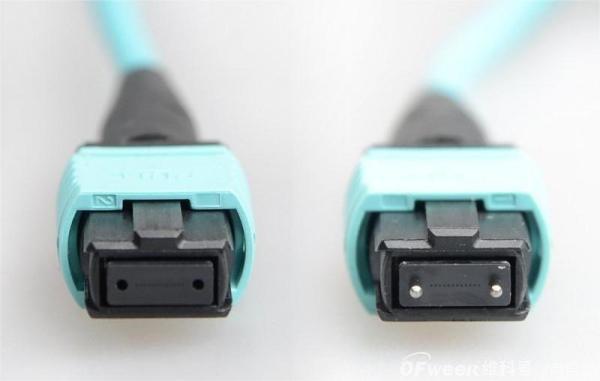

MPO/MTP光纤的连接头分为两种类型:公头和母头。公头连接头有两个PIN针,母头连接头没有PIN针。MPO/MTP光纤连接器与光模块之间的连接时通过PIN针进行精准定位连接,相互连接的两个连接器必须为一公一母。


MPO/MTP根据纤芯排列位置对应情况,可分为3中类型:Type A直通型;Type B交错型;Type C成对交错型。

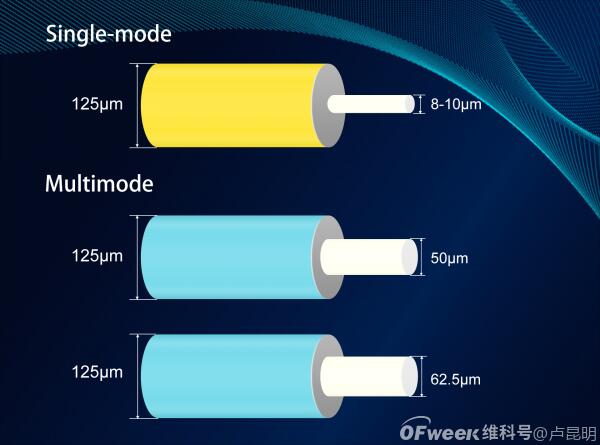

MPO/MTP光纤可以支持单模和多模光纤,但具体模式取决于应用和信号需要传输的距离。

单模MPO/MTP光纤专为长距离传输而设计的,它们使用单股玻璃纤维来传输单束光线。 单模MPO/MTP光纤的数据传输距离可达100公里。

多模MPO/MTP光纤专为短距离数据传输而设计。它们使用多个路径(模式)来传输光,这使得它们能够比单模光纤承载更高的数据速率。然而,这也意味着信号会随着距离的增加而减弱。多模MTP/MPO光纤通常用于短距离数据传输,例如在单个建筑物或数据中心内。



四、MTP/MPO光纤常见问题解答

1、MTP与MPO兼容吗?

是的,MTP(多光纤端接推入式)和 MPO(多光纤推入式)连接器通常彼此兼容。

2、MTP和MPO光纤光缆可以同时用于单模和多模应用吗?

是的,MTP(多光纤端接推入式)和MPO(多光纤推入式)光纤光缆用途广泛,可用于单模和多模应用。

3、高密度布线系统应该使用MTP或MPO光纤吗?

对于高密度布线系统,MTP(多光纤端接推入式)光纤通常优于MPO(多光纤推入式)光纤。主要原因是MTP是一种特定类型的MPO连接器,其设计时考虑了更高的性能和密度。

4、MPO/MTP阵列连接器使用什么类型的光纤?

MPO(多光纤推入式)或 MTP(多光纤端接推入式)阵列连接器通常与MPO或MTP电缆一起使用。这些连接器专为多光纤电缆而设计,其目的是在单个紧凑型连接器中同时连接多根光纤。
