扁平电缆，也称为平面电缆，是在宽而扁平的带状电缆基座内平行排列的一排导电线。扁平电缆可以折叠和弯曲，提供极大的设计灵活性。

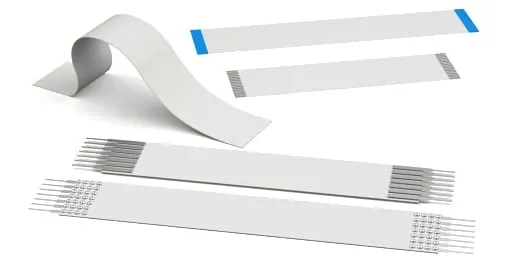

丝带电缆于 1956 年由 Cicoil 公司（Trexon 公司）为 IBM 发明，用于大型机计算机设备（如卡片读取器和打孔机），这些设备需要电缆能够适应狭小的空间。NASA 从 1960 年代开始使用丝带电缆，该产品在重要的航天应用（如首次登月）中发挥了作用。在早期的消费市场计算机中，它们经常用于计算机和打印机，通过并行 ATA（PATA）接口将硬盘驱动器、软盘驱动器和 CD-ROM 驱动器等内部驱动器连接到主板。尽管在现代计算机中，SATA 和扁平柔性电缆（FFCs）等新技术已经基本上取代了丝带电缆，但它们仍然在一些工业、汽车和嵌入式系统中使用。

设计说明

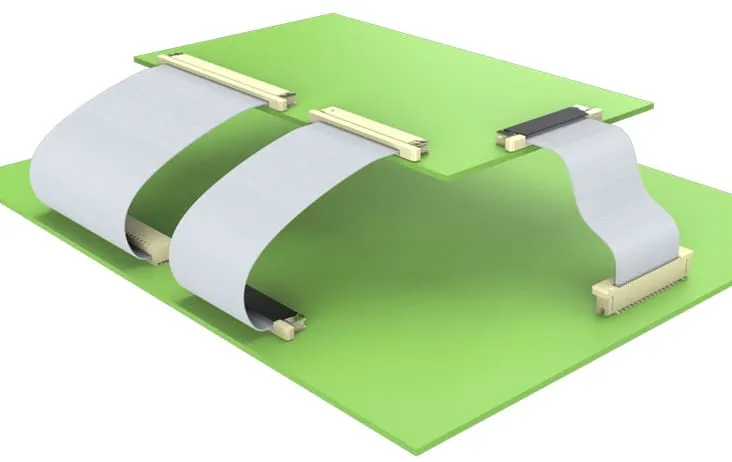

连接器化：扁平电缆通常与绝缘位移连接器（IDC）配合使用。每根导线都有颜色编码或统一绝缘，它们通常连接到绝缘位移连接器（IDC），这种连接器允许在不剥线的情况下轻松可靠地端接。这些连接器常用于电路板上的排针，尤其是在传统或工业系统中。

扁平电缆可以传输数据和电力，尽管它们通常用于数据传输。

标准化：扁平电缆通常具有标准数量的导线（10、20、40 根或更多），具体取决于应用。扁平电缆最常见的间距标准（单根导线之间的间距）是 0.050 英寸（1.27 毫米）。其他间距标准包括 0.100 英寸（2.54 毫米）。

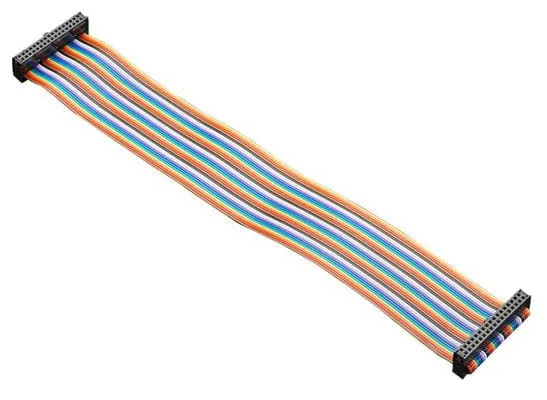

为了帮助识别单根电线，通常使用一种常见的颜色编码规则：标准彩虹扁平电缆每 10 根电线使用重复的颜色序列：棕色、红色、橙色、黄色、绿色、蓝色、紫色、灰色、白色和黑色。在单色电缆上，第 1 根电线通常标有红色条纹。

材料规格：扁平电缆通常由悬浮在 PVC 材料内的铜线制成。还会使用特氟龙、聚乙烯和热塑性弹性体。一些扁平电缆还带有层压护套，封装整个组件。

物理特性：由于导线平行排列且距离较近，如果未正确屏蔽，扁平电缆容易受到电磁干扰（EMI）和串扰的影响。因此，它们最适合用于短距离、低速通信任务。

加固性：一些高性能扁平电缆能够承受高温、磨损、弯曲和化学暴露。

市场和用途

消费级，数据通信，工业级
